快速工业门如何安装侧装电机?

2020-07-13 12:15:45

快速工业门设计快速工业门是由电动机驱动的,以完成门体的开关操作,为了达到快速工业门的效果,快速工业门需要选择专用的高频电动机,并且该电动机通常安装在侧面 门头位置 那么,侧面安装的电机如何安装?


一、快速卷帘门电机安装


1、快速卷帘门的门框要与门洞对齐,导轨固定垂直,门框和门洞两边要保持相等距离。


2、快速卷帘门门头水平与墙体固定牢固,空心墙需要将墙体穿透连接。


3、电机与门头连接牢固,连接时注意4根螺丝与减震胶垫间的用力平均。


4、电控箱离地面1.2m固定。


二、侧挂型快速卷帘门编码器与电箱接线


首先,快速工业门设计与门头侧板轴孔居中固定,将编码定位器与法兰固定,磁头螺丝需对准编码器中心点。G与X7定位时短接,上升/下降定位完成后拆除连接线,G与X7定位时调整电控箱面板转换开关,可设全开或半开门功能。

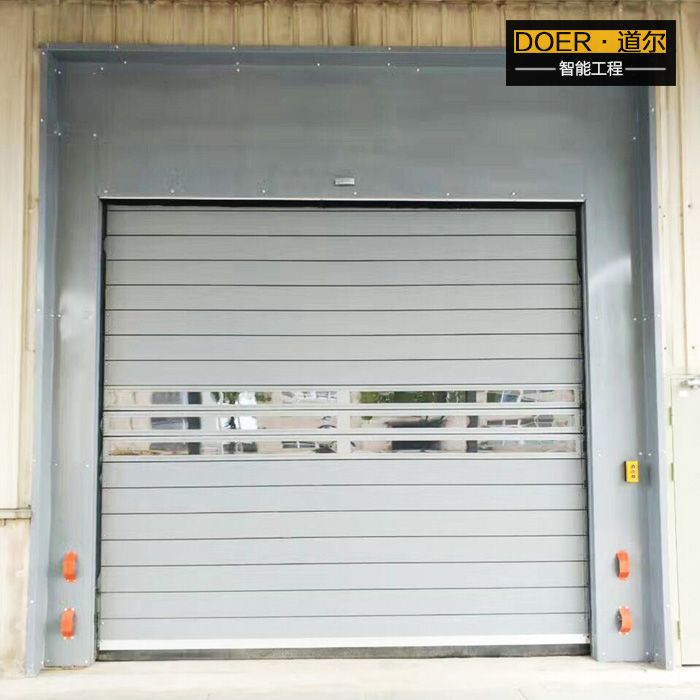

快速工业门设计

其次,将编码定位器连接线水晶头插入电箱变频器顶部的预留端口。


在进行这一接线时,襄阳理想门业提醒大家注意:磁头螺丝好与法兰水平、磁头螺丝凹进2mm左右后,将编码定位器螺丝固定。注意编码定位器的小圈要对准磁头,以防接触后产生摩擦。


三、机械行程与电控箱接线


1、调整快速工业门行程内的触电定位,确认门体上升开门高度及门体下降关门高度。


2、将电机马达电源线连接到电控箱接线端子,对照接线码进行连接固定。


3、将行程线与电箱接线端子对照号码连接。
